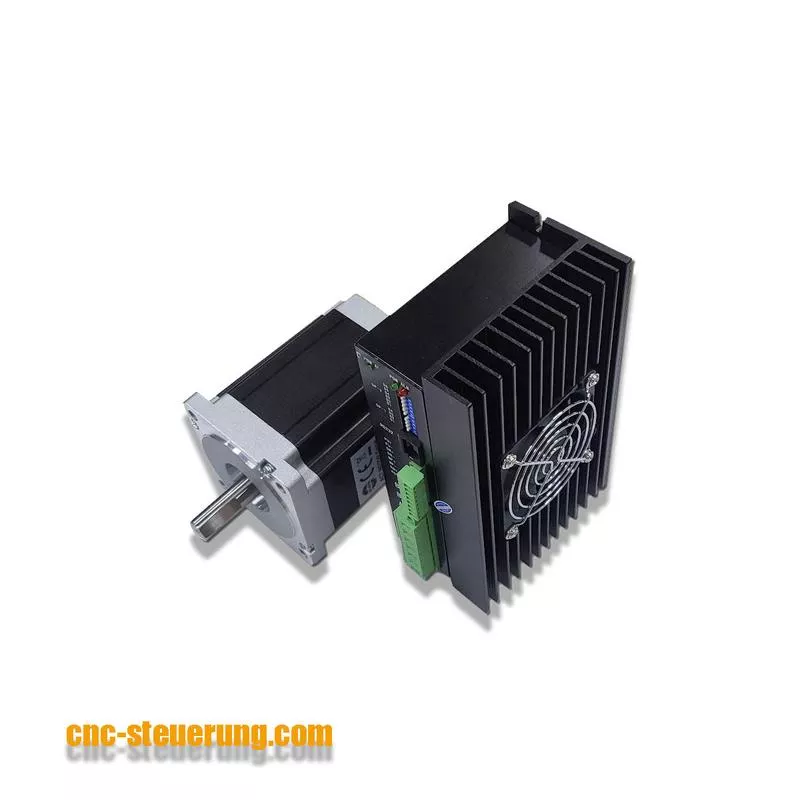

Fr alle die Leistung haben wollen. Mit dem 230 Volt System und den 23 Nm Schrittmotoren haben Sie ausreichend Reserven fr Ihre Maschine.Diese Kombination ist auch ein flach abfallendes Drehmoment ausgelegt. Durch die hohen Spannungen ist der Drehmomentverlauf optimiert worden. Gerade bei Anwendungen woes oft zum Wechsel von schnellen und langsamen Bewegungen kommt ist dieses System zu bevorzugen.
Technische Daten Schrittmotor:
Schrittmotor 110er Bauflansch (110 x 110 mm Nema 42)Ampere: 6.0 AHaltemoment: 23 mGewicht: 8,49 KGLnge: 150 mmWellendurchmesser: 19 mmKabelfarben:Rot = Phase AGrn = Phase A/Gelb = Phase BBlau = Phase B/
Technische Daten Schrittmotorendstufe:Eingangsspannung 110-220 VAC 1PhasenUnterteilungsbereich 200-40000 PPRAufteilung: 200 – 400 – 800 – 1000 – 1600 – 2000 – 3200 – 4000 -5000 – 6400 – 8000 – 10000 – 20000 – 25600 – 40000 Impulse/Umdrehung (DIP Schalter -2)Ausgangsstrom Peak 7A MaxAufteilung: 0,7 – 1,1 – 1,7 – 2,1 – 2,8 – 3,5 – 3,9 – 4,2 – 4,5 – 4,9 – 5,3 – 5,6 – 5,9 – 6,3 – 6,7 – 7,0 AImpuls Frequenz 150 Kpps MaxArbeitsvibration 3G MaxTemperaturbereich: -20– +80, kein direktes SonnenlichtArbeitstemperaturbereich : 0 70, Kein Frost und kein Kondenz
Gesamtgewicht: 3900g
